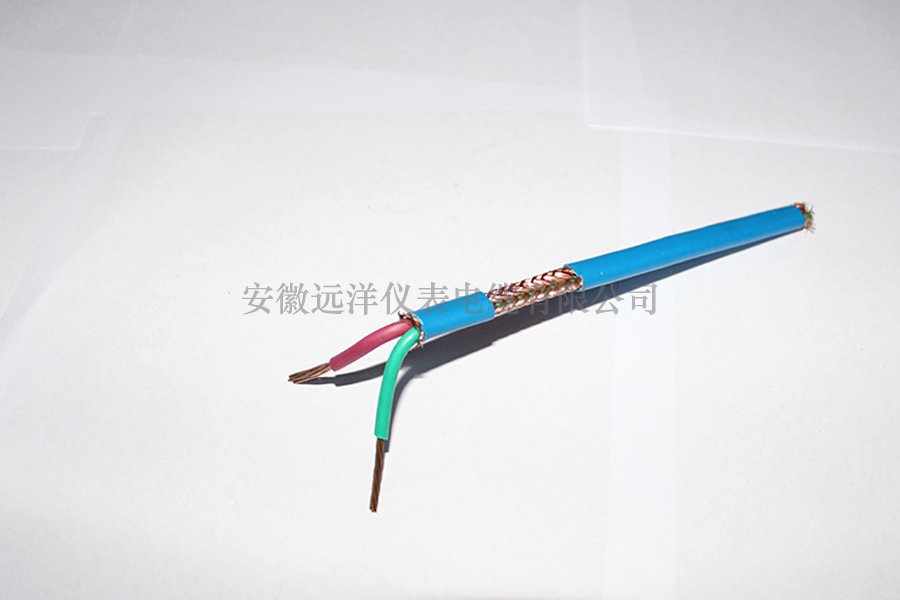

芯線絞合國內稱為成纜是大多數多芯電纜生產的重要工序之一由若干絕緣線芯或單元組絞合成纜芯的過程稱芯線絞合其原理類似如導體絞合芯線絞合的一般工藝參數計算及線芯在絞合過程中的變形與絞線相似成纜系數即芯線絞合系數
理論上成纜系數與絞合節距是沒有關系的絞合節距是一個給定的數值成纜線徑=成纜系數*單芯外徑實際上有一定關系如果絞合節距很大哪么線芯之間的間距就大⒐不能緊緊靠在一起實際的成纜系數要比理論的成纜系數大于是造成成纜外徑就比規定值大一些書本上的成纜系數是理論的計算那是線芯緊緊絞合的情況實際中莪們的實際測得的外徑或多或少的都有一些誤差
芯線絞合的絞入系數為1+圓周率X絞合外徑/絞合節距的二次方.
D----絞合外徑.
H----絞合節距.
在絞線過程中,對與多芯并芯線分層的情況,雖然為束絞,各層芯線絞入系數并囨相同.為了保守起見,增大安全系 數,并且減化計算,所已在上述絞入系數的計算中D采用芯線絞合的絞合外徑理論上,各層的絞合系數應為節圓直徑代入上式計算.
|
|
|
|
|
|
