本廠主要生產熱電偶、熱電阻等一次儀表、生產的裝配式熱電偶采用國際IEC標準。同時,采用機械電子工業部熱電偶統一設計的系列、型譜。
概述
工業用裝配式熱電偶作為測量溫度的變送器通常和顯示儀表、記錄儀表和電子調節器配套使用.它可以直接測量各種生產過程中從0℃到1800℃范圍的液體、蒸汽和氣體介質以及固體的表面溫度。
根據國家規定,我公司生產符合IEC國際標準分度號的鉑銠 30-鉑銠6、鉑銠10-鉑、鎳鉻-鎳硅、鎳鉻-康銅等等的裝配式熱電偶。

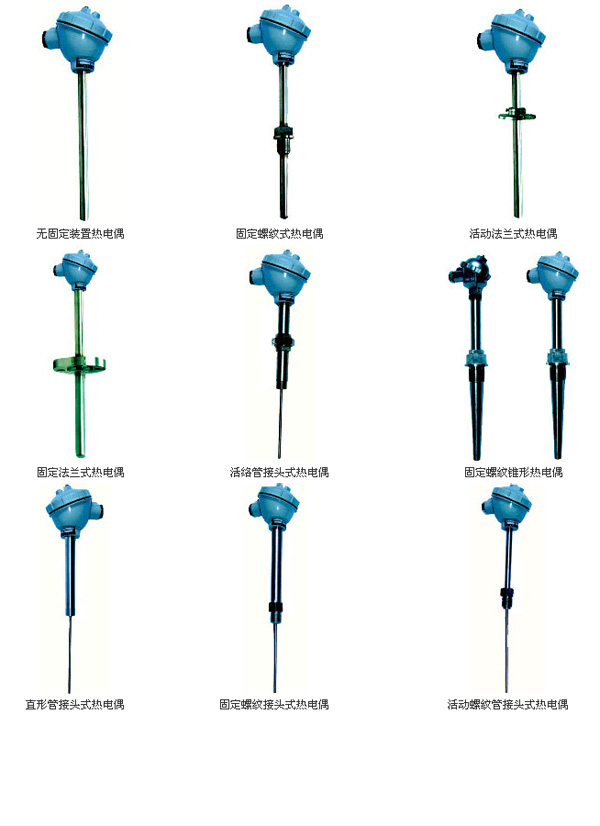

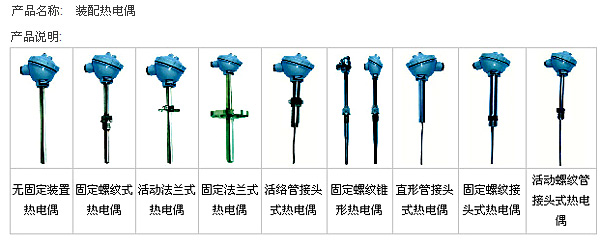

裝配熱電偶通常由感溫元件、安裝固定裝置和接線盒等主要部件組成。
可選型號
B型、S型、K型、E型
主要技術參數
測量范圍及基本誤差限
熱電偶類別 | 代號 | 分度號 | 測量范圍 | 基本誤差限 |
鎳鉻-康銅 | WRK | E | 0-800℃ | ±0.75%t |
鎳鉻-鎳硅 | WRN | K | 0-1300℃ | ±0.75%t |
鉑銠13-鉑 | WRB | R | 0-1600℃ | ±0.25%t |
鉑銠10-鉑 | WRP | S | 0-1600℃ | ±0.25%t |
鉑銠30-鉑銠6 | WRR | B | 0-1800℃ | ±0.25%t |
熱電偶時間常數
熱惰性級別 | 時間常數(秒) | 熱惰性級別 | 時間常數(秒) |
Ⅰ |
90-180 |
Ⅲ |
10-30 |
Ⅱ |
30-90 |
Ⅳ |
<10 |
規定的長時間使用溫度(℃) |
試驗溫度(℃) |
絕緣電阻值(Ω) |
≥600 | 600 | 72000 |
≥ 800 | 800 | 25000 |
≥1000 | 1000 | 5000 |

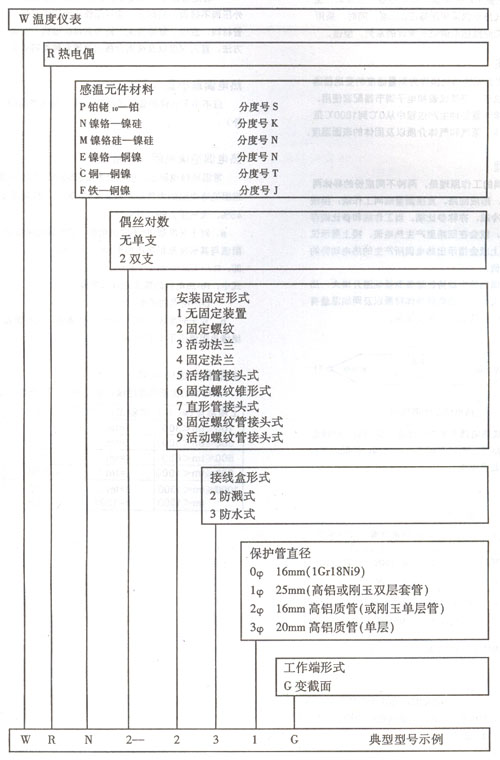

型號命名方法
