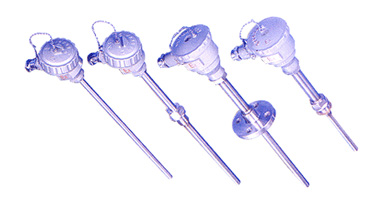

產品名稱: 防爆熱電偶
產品說明:
概述 |
工業用隔爆熱電偶、熱電阻作為溫度測量和控制的傳感器與顯示儀表配套,以直接測量和控制生產過程中的氣體、液體和蒸汽的溫度。
我廠生產的化工專用隔爆熱電偶、熱電阻產品防爆性能按國家頒布的“爆炸性環境用防爆電器設備”標準設計制造,熱電特性符合國際IEC標準,并經國家儀器儀表防爆安全監督站測試合格.
隔爆熱電偶 ,熱電阻的結構、原理與裝配方式基本相同,主要區別是隔爆產品接線盒(外殼)在設計上采用高強度鋁合金壓鑄而成,并具有足夠的內部空間,壁厚和機械強度,橡膠密封圈的熱穩定性均符合國家防爆標準。所以當接線盒內部的爆炸性混合氣體發生爆炸時,其內壓不會破壞接線盒,而由此產生的熱能不能向外擴散--傳爆。只要用戶嚴格遵守產品使用規則,產品就能達到可靠的防爆效果。
|
特點 |
多種防爆形式,防爆性能好; |
壓簧式感溫元件,抗振性能好; |
測溫范圍大; |
機械強度高,耐壓性能好; |
工作原理 |
防爆熱電偶是利用間隙隔爆原理,設計具有足夠強度的接線盒等部件,將所有會產生火花,電弧和危險溫度的零部件都密封在接線盒腔內,當腔內發生爆炸時,能通過接合面間隙熄火和冷卻,使爆炸后的火焰和溫度傳不到腔外,從而進行隔爆。 |
主要技術參數 |
產品執行標準 IEC584 IEC1515 GB/T16839-1997 JB/T5582-91 GB3836 |
常溫絕緣電阻 |
熱電偶在環境溫度為20±15°C,相對濕度不大于80%,試驗電壓為500±50V(直流)電極與外套管之間的絕緣電阻>1000Ω.m |
測量范圍及允差 |
型 號 | 分度號 | 允 差 等 級 | |||
I | II | ||||
允差值 | 測溫范圍°C | 允差值 |
測溫范圍°C
|
||
WRN | K | ±1.5°C | -40~+375 | ±2.5 °C | -40~+333 |
±0.004ltl | 375~1000 | ±0.0075 ltl |
333~1200
|
||
WRM | N | ±1.5°C | -40~+375 | ±2.5°C | -40~+333 |
±0.004 ltl | 375~1000 | ±0.0075 ltl | 333~1200 | ||
WRE | E | ±1.5°C | -40~+375 | ±1.5°C | -40~+333 |
±0.004 ltl | 375~800 | ±0.004 ltl | 333~900 | ||
WRF | J | ±1.5°C | -40~+375 | ±1.5°C | -40~+333 |
±0.004 ltl | 375~750 | ±0.004 ltl | 333~750 | ||
WRC | T | ±1.5°C | -40~+125 | ±1°C | -40~+133 |
±0.004 ltl | 125~350 | ±0.0075 ltl | 133~350 |
|
