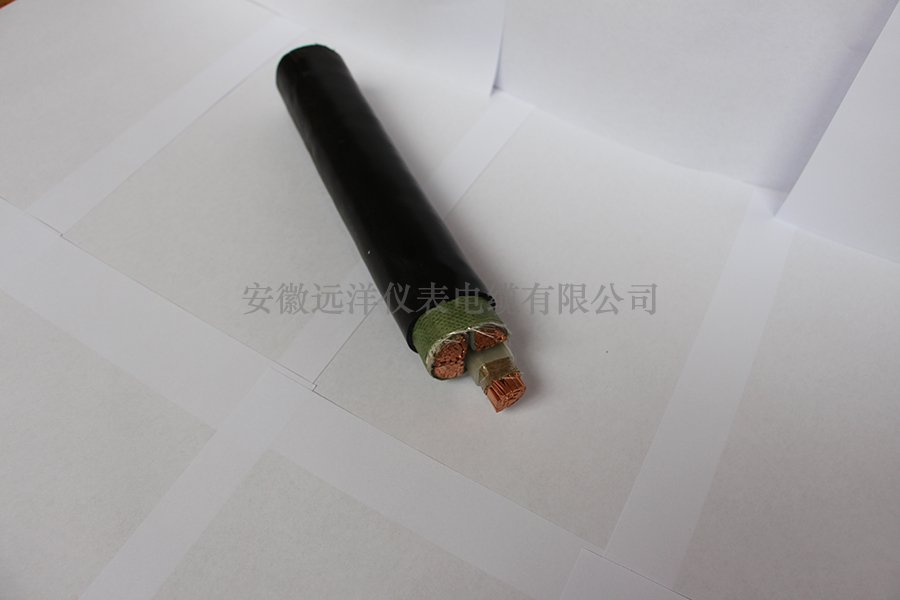

計算機電纜適用于額定電壓500V及以下對于防干擾性要求較高的電子計算機[1]和自動化連接用電纜。電纜地線芯絕緣采用具有抗氧化性能的K型B類低密度聚乙烯。聚乙烯的絕緣電阻高,耐電壓好,介電系數小和介質損耗溫度和變頻率的影響也小,不但能滿足傳輸性能的要求,而且能確保電纜的使用壽命。 ) l4 [" B. N; m K9 p: u; Q5 g
為了減少回路間的相互串擾和外部干擾,電纜采用屏蔽結構。電纜的屏蔽要求是根據不同場合分別采用:對絞組合屏蔽、對絞組成電纜的總屏蔽、對絞組合屏蔽后總屏蔽等方法。 8 E$ b7 ~" c$ N0 k- g( S) Z
屏蔽材料有圓銅線,銅帶、鋁帶/塑料復合帶三種。屏蔽對與屏蔽對具有較好的絕緣性能,電纜在使用中若屏蔽對屏蔽對之間出現電位差時,不會影響信號的傳輸質量) h& y3 c1 i; W2 L# O
技術參數 9 y- k4 Z/ `, c
產品額定電壓(U0/U):300/500V 9 O6 I! \$ u: s3 j5 @* o, i
長期工作溫度為70℃
3 Y. D2 Z1 j) l1 M敷設時環境溫度不低于:固定敷設-40℃,非固定敷設-15℃ - J, F' o' l# r
較小彎曲半徑:無鎧裝層應小于電纜外徑的6倍,帶鎧裝層的電纜應不小于電纜外徑的12倍
- O4 Q: [- C7 G# Y& I3 X9 x/ N0 I在20℃時用直流500V電壓試驗穩定充電1min后絕緣電阻應不小于2500MΩ·Km : ?1 v' O! ]5 O0 o
各對絞屏蔽之間以及對絞屏蔽與總屏蔽之間應不斷路 % b$ v' E9 t5 B: q2 ?
電纜的線芯和線芯之間以及屏蔽之間應經受50HZ,交流2000V電壓試驗5min不擊穿! j3 j/ C, i5 }8 N. L" r
代表型號:DJYPV DJYPVP
控制電纜適用于工礦企業、能源交通部門、供交流額定電壓450/750伏以下控制、保護線路等 場合使用的聚氯乙烯絕緣,聚氯乙烯護套控制電纜。
K- ]; w* K. R額定電壓:U0/U為450/750V。 , M( b+ h1 S( z
導體線芯長期工作溫度為70℃、105℃兩種,電纜敷設溫度不低于0℃。
% e7 C1 B+ O3 I# W) N# q電纜的推薦允許彎曲半徑如下:
! v9 }' K# }5 z* p* \$ k0 G# A無鎧裝電纜,應不低于電纜外徑的6倍; * c# N& c. o) @$ @7 ^$ `: d0 T
鎧裝或銅帶屏蔽電纜,應不低于電纜外徑的12倍; $ q' P( \$ V7 T" J0 ]2 ~% T3 q. V
屏蔽軟電纜,不低于電纜外徑的6倍。 2 z3 @2 s9 N& e
控制電纜泛指設備儀表供電/信號控制 9 q4 G; ?( @- y) S- J! h* A9 j
代表型號:KVV/KYJV/還有其它儀表線等等
沒有仔細研究過,說說自己的想法吧,不一定對!! H) \- K: R$ N+ K% k! B
1、兩者是絕緣等級不一樣。相對而言,控制電纜的絕緣等級稍稍高一些?刂齐娎|絕緣一般都是450/750V的。
( Z9 r6 u( K! M9 e; _2、計算機電纜相對而言更強調屏蔽效果,抗干擾性能更強。大多采用分屏蔽+總屏蔽的方式。0 C O) {# e8 H2 L7 E
3、控制電纜機械強度比計算機電纜高,抗拉力,特別是帶鋼鎧的。適合于室外敷設甚至埋地敷設。而計算機電纜機械強度稍弱,不抗拉,一般只在變電所或機柜室內部敷設
3樓的話一語中的!
; Y8 k' w8 w. q9 G, W Z
+ g3 F6 p4 C9 [: q) W* k
很多廠家不明白其中奧妙,用控制電纜的標準來制造通信電纜,不但生產出來的電纜粗笨,而且不能與通信參數匹配!
, q/ T/ d8 ]- |$ X0 ?2 V工業自動化系統發展很迅速,過去的設計的計算機電纜已不能滿足要求!: \3 W6 T4 b+ s$ u [, N
如今以RS485/RS422為接口的工業現場總線已逐步替代了傳統儀表盤式的控制系統,不但結構簡單,而已易于維護、便于聯網管理。6 m3 f5 I: ]2 ]; h" }1 J; a8 ~3 |
" b3 c2 d' f2 l3 S--------☆------------☆-------------☆---------------
. U) ]* d) d9 i4 A 通用型現場總線系列電纜/ K& e) ^5 G( K1 `0 O2 n0 m
特性阻抗為120Ω的雙絞屏蔽電纜廣泛用于RS485/422、CANBUS等總線,該系列電纜規格很多,請?zhí)峁╇娎|的敷設環境、通信速率、較大無中繼傳輸距離等參數,我們將依照具體情況推薦較適當?shù)漠a(chǎn)品。一般推薦如下:
3 D% R" L7 r- ~( S- C5 y7 m. p* @ 普通雙絞屏蔽型電纜
STP-120Ω(for RS485 & CAN) one pair 20 AWG ,電纜外徑7.7mm左右,藍色護套。適用于室內、管道及一般工業環境。使用時,屏蔽層一端接地!
$ E( G, b' w5 m
/ O! @' U- F0 ?% | 普通雙絞屏蔽型電纜
STP-120Ω(for RS485 & CAN) one pair 18 AWG ,電纜外徑8.2mm左右,灰色護套。適用于室內、管道及一般工業環境。使用時,屏蔽層一端接地!
. s' w# b. o/ z
9 I' W- B+ b7 z3 v9 W2 i! b 鎧裝雙絞屏蔽型電纜
ASTP-120Ω(for RS485 & CAN) one pair 18 AWG ,電纜外徑12.3mm左右,黑色護套?捎糜诟蓴_嚴重、鼠害頻繁以及有防雷、防爆要求的場所。使用時,建議鎧裝層兩端接地,較內層屏蔽一端接地! u2 L0 U5 E- W* F2 w/ e. m
1 }1 Z' p7 Q3 n' ^% t2 K' C CC-Link的總線電纜是特性阻抗為110±10Ω的3芯絞合屏蔽電纜,國產型號規格:
STP-110Ω(for CANopen & CC-Link)3C×20AWG ,使用時,屏蔽層應只在一端接地!
) g( n' L* o) k3 Y& l3 A- l- ^: h& @9 N8 [
變頻器、動力電纜、變壓器、大功率電機等往往伴隨著低頻干擾,而這種干擾是用高導電率材料做屏蔽層的電纜無法解決的,包括原裝的進口電纜。只有用高導磁率材料(如鋼帶、鋼絲)做的屏蔽層才能有效抑制低頻干擾。
( d+ M a. R; v' B/ @& R 較常用的方法就是給電纜套上鋼管或直接采用高導磁率材料制成的鎧裝型電纜——
ASTP-120Ω(for RS485 & CAN) one pair 18 AWG. m: ~; U% Q) ]/ {: }# t
雷電的等效干擾頻率在100k左右, 也屬于低頻干擾。8 J& ]8 b3 |' i6 u9 g- I% |& @! A
《GB50057-94建筑物防雷設計規范》第6.3.1條:......在需要保護的空間內,當采用屏蔽電纜時其屏蔽層應至少在兩端并宜在防雷區交界處做等電位連接,當系統要求只在一端做等電位連接時,應采用兩層屏蔽,外層屏蔽按前述要求處理。5 D. e/ O/ W+ e
+ E- e+ [. _1 q% x/ v- k l
上世紀60年代大型工程建設和自動化控制系統都采用傳統的 PVC 絕緣控制電纜和信號電纜,當時的主要功能是連接繼電器、斷路器、指針式儀表和信號燈等。隨著自動控制、計算機網絡、遙測遙控技術的不斷發展 ,此類 電纜被廣泛地應用于發電、冶金、礦山、石油化工、交通和科技國防等領域 ,作為計算機網絡 (DCS 系統) 、自動化控制系統的檢測裝置和儀器儀表連接用電纜 。因此類電纜和計算機控制系統的密切聯系,電纜的名稱由“控制和儀表電纜”“數據傳輸控制和儀表電纜”、計算機用控制電纜”逐漸向“計算機電纜”演變 。和數字通信用的5、6、7號纜等計算機網絡電纜不同 ,計算機電纜一般歸于電氣裝備線的范疇, 適用于交流額定電壓450/750V、直流1000V及以下,要求抗干擾能力較高的使用場合。
屏蔽控制電纜由絕緣線芯直接成纜,編織總屏蔽,計算機電纜根據需要一般采用絕緣線芯對絞分屏蔽或總屏蔽,或分屏蔽+總屏蔽。
金屬屏蔽是減弱和防止電氣干擾的重要措施,包括對線芯的總屏蔽、分屏蔽和雙層式總屏蔽等?刂齐娎|金屬屏蔽型式的選擇,應按可能產生的電氣干擾影響的強弱,計入綜合抑制干擾的措施,以滿足降低干擾和過電壓的要求。對防干擾效果的要求越高,則相應的投資也越大,當采用鋼帶鎧裝、鋼絲編織總屏蔽時,電纜的價格約增加10~20%。
強電回路中的控制干纜,由于其本身的信號較強,因此除了位于超高壓配電裝置或與高壓電纜緊鄰平行較長外,均可選用不帶金屬屏蔽的控制電纜。弱電信號控制回路使用的控制電纜,當位于存在干擾影響的環境,又不具備有效的抗干擾措施時,宜選用帶金屬屏蔽的控制電纜,以防止電氣干擾會對低電平信號回路 產生誤動作或使絕緣擊穿等影響,弱電回路的控制電纜如果能與電力電纜拉開足夠的距離,或敷設在鋼管中時,可能會使外部的電氣干擾降低到允許的限度!
對計算機監測系統信號回路的控制電纜,其屏蔽型式選擇的原則是:(1)開關量信號;可用總屏蔽(2)高電平模擬信號,宜用對絞線芯的總屏蔽,必要時也可用對絞線芯的分屏蔽;(3)低電平模擬信號或脈沖量信號,宜用對絞線芯的分屏蔽,必要時也可用對絞線芯分屏蔽和總屏蔽
電纜規格就是電線電纜規格表示法的含義
表示法的分類
RVVP:銅芯聚氯乙烯絕緣屏蔽聚氯乙烯護套軟電纜電壓300V/300V 2-24芯
用途:儀器、儀表、對講、監控、控制安裝
RG:物理發泡聚乙烯絕緣接入網電纜用于同軸光纖混合網(HFC)中傳輸數據模擬信號
UTP:局域網電纜用途:傳輸電話、計算機數據、防火、防盜保安系統、智能樓宇信息網
KVVP:聚氯乙烯護套編織屏蔽電纜用途:電器、儀表、配電裝置的信號傳輸、控制、測量
SYWV(Y)、SYKV 有線電視、寬帶網專用電纜結構:(同軸電纜)單根無氧圓銅線+物理發泡聚乙烯(絕緣)+(錫絲+鋁)+聚氯乙烯(聚乙烯)
RVV(227IEC52/53)聚氯乙烯絕緣軟電纜用途:家用電器、小型電動工具、儀表及動力照明
AVVR 聚氯乙烯護套安裝用軟電纜
SBVV HYA 數據通信電纜(室內、外)用于電話通信及無線電設備的連接以及電話配線網的分線盒接線用
RV、RVP 聚氯乙烯絕緣電纜
RVS、RVB 適用于家用電器、小型電動工具、儀器、儀表及動力照明連接用電纜
BV、BVR 聚氯乙烯絕緣電纜用途:適用于電器儀表設備及動力照明固定布線用
RIB 音箱連接線(發燒線)
KVV 聚氯乙烯絕緣控制電纜用途:電器、儀表、配電裝置信號傳輸、控制、測量
SFTP 雙絞線傳輸電話、數據及信息網
UL2464 電腦連接線
VGA 顯示器線
SYV 同軸電纜無線通訊、廣播、監控系統工程和有關電子設備中傳輸射頻信號(含綜合用同軸電纜)
SDFAVP、SDFAVVP、SYFPY 同軸電纜,電梯專用
JVPV、JVPVP、JVVP 銅芯聚氯乙烯絕緣及護套銅絲編織電子計算機控制電纜
規格采用芯數、標稱截面和電壓等級表示
、賳涡痉种щ娎|規格表示法:同一回路電纜根數*(1*標稱截面
電線電纜
), 0.6/1KV,
如:4*(1*185)+1*95 0.6/1KV
、诙嘈窘g合型分支電纜規格表示法:同一回路電纜根數*標稱截面, 0.6/1KV,
如:4**185+1*95 0.6/1KV
、鄱嘈就o套型分支電纜規格表示法:電纜芯數×標稱截面-T,如:4×25-T
完整的型號規格表示法
因為分支電纜包含主干電纜和支線電纜。而且兩者規格結構不同,因此有兩種表示方法:
、賹⒅鞲呻娎|和支線電纜分別表示,
如:干線電纜:FD-YJV-4*(1*185)+1*95 0.6/1KV
支線電纜:FD-YJV-4*(1*25)+1*16 0.6/1KV
這種方法在設計時尤為簡明,可以方便地表示出支線規格的不同
、趯⒅鞲呻娎|和支線電纜連同表示,如:FD-YJV-4
電線電纜規格
*(1*185/25) +1*95/16 0.6/1KV
這種方法比較直觀,但僅限于支線電纜為同一種規格的情況,無法表示支線的不同規格:
由于分支電纜主要由于1KV
低壓配電系統,因此,其額定電壓0.6/1KV在設計標注時,可以省略。
一 電纜型號-電線電纜規格型號-屏蔽電纜型號-控制電纜型號-通信電纜型號-礦用通信電纜型號-鎧裝電纜規格型號
1) 類別:H——市內通信電纜
HP——配線電纜
HJ——局用電纜
。2)絕緣:Y——實心聚烯烴絕緣
YF——泡沫聚烯烴絕緣
YP——泡沫/實心皮聚烯烴絕緣
(3)內護層:A——涂塑鋁帶粘接屏蔽聚乙烯護套
S——鋁,鋼雙層金屬帶屏蔽聚乙烯護套
V——聚氯乙烯護套
。4)特征:T——石油膏填充
G——高頻隔離
C——自承式
。5)外護層:23——雙層防腐鋼帶繞包銷裝聚乙烯外被層
33——單層細鋼絲鎧裝聚乙烯被層
43——單層粗鋼絲鎧裝聚乙烯被層
53——單層鋼帶皺紋縱包鎧裝聚乙烯外被層
553——雙層鋼帶皺紋縱包鎧裝聚乙烯外被層
2) BV 銅芯聚氯乙烯絕緣電線;
BLV 鋁芯聚氯乙烯絕緣電線;
BVV 銅芯聚氯乙烯絕緣聚氯乙烯護套電線;
BLVV 鋁芯聚氯乙烯絕緣聚氯乙烯護套電線;
BVR 銅芯聚氯乙烯絕緣軟線;
RV 銅芯聚氯乙烯絕緣安裝軟線;
RVB 銅芯聚氯乙烯絕緣平型連接線軟線;
BVS 銅芯聚氯乙烯絕緣絞型軟線;
RVV 銅芯聚氯乙烯絕緣聚氯乙烯護套軟線;
BYR 聚乙烯絕緣軟電線;
BYVR 聚乙烯絕緣聚氯乙烯護套軟線;
RY 聚乙烯絕緣軟線;
RYV 聚乙烯絕緣聚氯乙烯護套軟線
3) 電纜的型號由八部分組成:
一、用途代碼-不標為電力電纜,K為控制纜,P為信號纜;
二、絕緣代碼-Z油浸紙,X橡膠,V聚氯乙稀,YJ交聯聚乙烯
三、導體材料代碼-不標為銅,L為鋁;
四、內護層代碼-Q鉛包,L鋁包,H橡套,V聚氯乙稀護套
五、派生代碼-D不滴流,P干絕緣;
六、外護層代碼
七、特殊產品代碼-TH濕熱帶,TA干熱帶;
八、額定電壓-單位KV
有關電纜型號的問題
1、SYV:實心聚乙烯絕緣射頻同軸電纜
2、SYWV(Y):物理發泡聚乙絕緣有線電視系統電纜,視頻(射頻)同軸電纜(SYV、SYWV、SYFV)適用于閉路監控及有線電視工程
SYWV(Y)、SYKV 有線電視、寬帶網專用電纜 結構:(同軸電纜)單根無氧圓銅線 物理 發泡聚乙烯(絕緣) (錫絲 鋁) 聚氯乙烯(聚乙烯)
3、信號控制電纜(RVV護套線、RVVP屏蔽線)適用于樓宇對講、防盜報警、消防、自動抄表等工程
RVVP:銅芯聚氯乙烯絕緣屏蔽聚氯乙烯護套軟電纜 電壓300V/300V2-24芯
用途:儀器、儀表、對講、監控、控制安裝
4、RG:物理發泡聚乙烯絕緣接入網電纜 用于同軸光纖混合網(HFC)中傳輸數據模擬信號
5、KVVP:聚氯乙烯護套編織屏蔽電纜 用途:電器、儀表、配電裝置的信號傳輸、控制、測量
6、RVV(227IEC52/53) 聚氯乙烯絕緣軟電纜 用途:家用電器、小型電動工具、儀表及動 力照明
7、AVVR 聚氯乙烯護套安裝用軟電纜
8、SBVV HYA 數據通信電纜(室內、外)用于電話通信及無線電設備的連接以及電話配線網的 分線盒接線用
9、RV、RVP 聚氯乙烯絕緣電纜
10、RVS、RVB 適用于家用電器、小型電動工具、儀器、儀表及動力照明連接用電纜
11、BV、BVR 聚氯乙烯絕緣電纜 用途:適用于電器儀表設備及動力照明固定布線用
12、RIB 音箱連接線(發燒線)
13、KVV 聚氯乙烯絕緣控制電纜 用途:電器、儀表、配電裝置信號傳輸、控制、測量
14、SFTP 雙絞線 傳輸電話、數據及信息網
15、UL2464 電腦連接線
16、VGA 顯示器線
17、SYV 同軸電纜 無線通訊、廣播、監控系統工程和有關電子設備中傳輸射頻信號(含綜合用同軸電纜)
18、SDFAVP、SDFAVVP、SYFPY 同軸電纜,電梯專用
19、JVPV、JVPVP、JVVP 銅芯聚氯乙烯絕緣及護套銅絲編織電子計算機控制電纜
電線電纜命名與型號
電線電纜命名與型號
命名原則及案例:
電線電纜的完整命名通常較為復雜,所以人們有時用一個簡單的名稱(通常是一個類別的名稱)結合型號規格來代替完整的名稱,如“低壓電纜”代表0.6/1kV級的所有塑料絕緣類電力電纜。電線電纜的型譜較為完善,可以說,只要寫出電線電纜的標準型號規格,就能明確具體的產品,但它的完整命名是怎樣的呢?
電線電纜產品的命名有以下原則:
1、產品名稱中包括的內容
(1)產品應用場合或大小類名稱
(2)產品結構材料或型式;
(3)產品的重要特征或附加特征
基本按上述順序命名,有時為了強調重要或附加特征,將特征寫到前面或相應的結構描述前。
2、結構描述的順序
產品結構描述按從內到外的原則:導體-->絕緣-->內護層-->外護層-->鎧裝型式。
3、簡化
在不會引起混淆的情況下,有些結構描述省寫或簡寫,如汽車線、軟線中不允許用鋁導體,故不描述導體材料。
案例:
額定電壓8.7/15kV阻燃銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜
“額定電壓8.7/15kV”——使用場合/電壓等級
“阻燃”——強調的特征
“銅芯”——導體材料
“交聯聚乙烯絕緣”——絕緣材料
“鋼帶鎧裝”——鎧裝層材料及型式(雙鋼帶間隙繞包)
“聚氯乙烯護套”——內外護套材料(內外護套材料均一樣,省寫內護套材料)
“電力電纜”——產品的大類名稱
與之對應的型號寫為ZR-YJV22-8.7/15,型號的寫法見后面的說明。
電線與電纜的區分
其實,“電線”和“電纜”并沒有嚴格的界限。通常將芯數少、產品直徑小、結構簡單的產品稱為電線,沒有絕緣的稱為裸電線,其他的稱為電纜;導體截面積較大的(大于6平方毫米)稱為大電線,較小的(小于或等于6平方毫米)稱為小電線,絕緣電線又稱為布電線。
電線電纜的型號組成與順序如下:
[1:類別、用途]
[2:導體]
[3:絕緣]
[4:內護層]
[5:結構特征]
[6:外護層或派生]
[7:使錳卣]
1-5項和第7項用拼音字母表示,高分子材料用英文名的第位字母表示,每項可以是1-2個字母;第6項是1-3個數字。
型號中的省略原則:電線電纜產品中銅是主要使用的導體材料,故銅芯代號T省寫,但裸電線及裸導體制品除外。裸電線及裸導體制品類、電力電纜類、電磁線類產品不表明大類代號,電氣裝備用電線電纜類和通信電纜類也不列明,但列明小類或系列代號等。
第7項是各種特殊使用場合或附加特殊使用要求的標記,在“-”后以拼音字母標記。有時為了突出該項,把此項寫到較前面。如ZR-(阻燃)、NH-(耐火)、WDZ-(低煙無鹵、企業標準)、-TH(濕熱地區用)、FY-(防白蟻、企業標準)等。
電力電纜鎧裝和外護套數字
數字標記鎧裝層外被層或外護套
0無---
1聯鎖鎧裝纖維外被
2雙層鋼帶聚氯乙烯外套
3細圓鋼絲聚乙烯外套
4粗圓鋼絲---
5皺紋(軋紋)鋼帶---
6雙鋁(或鋁合金)帶---
7銅絲編織---
8鋼絲編織---
電線電纜產品分類
電線電纜的應用主要分為三大類:
1、電力系統
電力系統采用的電線電纜產品主要有架空裸電線、匯流排(母線)、電力電纜(塑料線纜、油紙力纜(基本被塑料電力電纜代替)、橡套線纜、架空絕緣電纜)、分支電纜(取代部分母線)、電磁線以及電力設備用電氣裝備電線電纜等。
2、信息傳輸系統
用于信息傳輸系統的電線電纜主要有市話電纜、電視電纜、電子線纜、射頻電纜、光纖纜、數據電纜、電磁線、電力通訊或其他復合電纜等。
3、機械設備、儀器儀表系統
此部分除架空裸電線外幾乎其他所有產品均有應用,但主要是電力電纜、電磁線、數據電纜、儀器儀表線纜等。
電線電纜產品主要分為五大類:
1、裸電線及裸導體制品
本類產品的主要特征是:純的導體金屬,無絕緣及護套層,如鋼芯鋁絞線、銅鋁匯流排、電力機車線等;加工工藝主要是壓力加工,如熔煉、壓延、拉制、絞合/緊壓絞合等;產品主要用在城郊、農村、用戶主線、開關柜等。
2、電力電纜
本類產品主要特征是:在導體外擠(繞)包絕緣層,如架空絕緣電纜,或幾芯絞合(對應電力系統的相線、零線和地線),如二芯以上架空絕緣電纜,或再增加護套層,如塑料/橡套電線電纜。主要的工藝技術有拉制、絞合、絕緣擠出(繞包)、成纜、鎧裝、護層擠出等,各種產品的不同工序組合有一定區別。
產品主要用在發、配、輸、變、供電線路中的強電電能傳輸,通過的電流大(幾十安至幾千安)、電壓高(220V至500kV及以上)。
3、電氣裝備用電線電纜
該類產品主要特征是:品種規格繁多,應用范圍廣泛,使用電壓在1kV及以下較多,面對特殊場合不斷衍生新的產品,如耐火線纜、阻燃線纜、低煙無鹵/低煙低鹵線纜、防白蟻、防老鼠線纜、耐油/耐寒/耐溫/耐磨線纜、醫用/農用/礦用線纜、薄壁電線等。
4、通訊電纜及光纖(本公司目前不生產該類產品,故作簡略介紹)
隨著近二十多年來,通訊行業的飛速發展,產品也有驚人的發展速度。從過去的簡單的電話電報線纜發展到幾千對的話纜、同軸纜、光纜、數據電纜,甚至組合通訊纜等。
該類產品結構尺寸通常較小而均勻,制造精度要求高。
5、電磁線(繞組線)(本公司目前不生產該類產品,故作簡略介紹)
主要用于各種電機、儀器儀表等。
電線電纜的衍生/新產品:
電線電纜的衍生/新產品主要是因應用場合、應用要求不同及裝備的方便性和降低裝備成本等的要求,而采用新材料、特殊材料、或改變產品結構⒒蛺岣吖ひ找 、或 煌 分值牟 方 兇楹隙 ?
采用不同材料如阻燃線纜、低煙無鹵/低煙低鹵線纜、防白蟻、防老鼠線纜、耐油/耐寒/耐溫線纜等;
改變產品結構如:耐火電纜等;
提高工藝要求如:醫用線纜等;
組合產品如:OPGW等;
方便安裝和降低裝備成本如:預制分支電纜等。
二 電線電纜規格型號代表的含義
型號、名稱
RV銅芯氯乙烯絕緣連接電纜(電線)
AVR鍍錫銅芯聚乙烯絕緣平型連接軟電纜(電線)
RVB銅芯聚氯乙烯平型連接電線
RVS銅芯聚氯乙烯絞型連接電線
RVV銅芯聚氯乙烯絕緣聚氯乙烯護套圓形連接軟電纜
ARVV鍍錫銅芯聚氯乙烯絕緣聚氯乙烯護套平形連接軟電纜
RVVB銅芯聚氯乙烯絕緣聚氯乙烯護套平形連接軟電纜
RV-105銅芯耐熱105oC聚氯乙烯絕緣聚氯乙烯絕緣連接軟電纜
AF-205AFS-250AFP-250鍍銀聚氯乙氟塑料絕緣耐高溫-60oC~250oC連接軟電線
2、規格表示法的含義
規格采用芯數、標稱截面和電壓等級表示
①單芯分支電纜規格表示法:同一回路電纜根數*(1*標稱截面), 0.6/1KV,
如:4*(1*185)+1*95 0.6/1KV
、诙嘈窘g合型分支電纜規格表示法:同一回路電纜根數*標稱截面, 0.6/1KV,
如:4**185+1*95 0.6/1KV
電線電纜規格型號說明
型號 |
名稱 |
用途 |
BX(BLX)
BXF(BLXF)
BXR |
銅(鋁)芯橡皮絕緣線
銅(鋁)芯氯丁橡皮絕緣線
銅芯橡皮絕緣軟線 |
適用交流500V及以下或直流1000V及以下的電氣設備及照明裝置之用 |
BV(BLV)
BVV(BLVV)
BVVB(BLVVB)
BVR
BV-105 |
銅(鋁)芯聚氯乙烯絕緣線
銅(鋁)芯聚氯乙烯絕緣氯乙烯護套圓形電線
銅(鋁)芯聚氯乙烯絕緣氯乙烯護套平形電線
銅(鋁)芯聚氯乙烯絕緣軟線
銅芯耐熱105°C聚氯乙烯絕緣軟線 |
適用于各種交流、直流電器裝置,電工儀表、儀器,電訊設備,動力及照明線路固定敷設之用 |
RV
RVB
RVS
RV-105
RXS
RX |
銅芯聚氯乙烯絕緣軟線
銅芯聚氯乙烯絕緣平行軟線
銅芯聚氯乙烯絕緣絞型軟線
銅芯耐熱105°C聚氯乙烯絕緣連接軟電線
銅芯橡皮絕緣棉紗編織絞型軟電線
銅芯橡皮絕緣棉紗編織圓型軟電線 |
適用于各種交流、直流電器、電工儀表、家用電器、小型電動工具、動力及照明裝置的連接 |
BBX
BBLX |
銅芯橡皮絕緣玻璃絲編織電線
鋁芯橡皮絕緣玻璃絲編織電線 |
適用電壓分別有500V及250V兩種,用于室 |
注:B(B)——首先個字母表示布線,第二個字母表示玻璃絲編制。
V(V)——首先個字母表示聚乙烯(塑料)絕緣,第二個字母表示聚乙烯護套。
L(L)——鋁,無L則表示銅
F(F)——復合型
R——軟線
S——雙絞
X——絕緣橡膠
