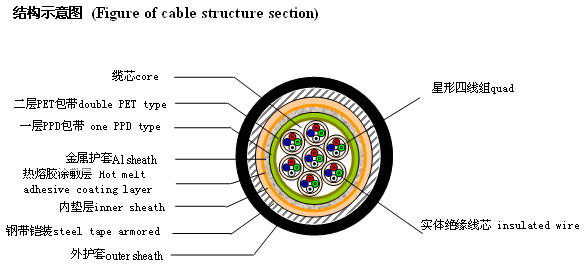

信號電纜(鐵路)結構示意圖
圖示為鐵路信號電纜結構示意圖,其結構與礦用信號電纜大同小異,與他一樣,礦用信號電纜的結構大體也包含了這幾個部分。
芯線部分:用于信號傳輸,導體部分。一般由N根芯線組成信號傳輸部分,數量根據行業要求而定,可定制也可以按行業規定要求生產礦用信號電纜。芯線按組或者簇排列,添加填充物然后由聚氯乙烯層固定組成一束;
PPD/PED包帶部分:對線芯起到保護、屏蔽的作用,在礦用信號電纜中比較常見。
護套層:根據使用要求,護套層包括鎧裝、鋼絲或者其他固定部分,護套層決定線纜的生命力,耐機械變形能力。
礦用信號電纜主要用于礦采業中的傳送數據信號,帶有屏蔽層有效防止外界干擾源。除了在礦采行業外,日常生活中用于信息傳輸系統的電線電纜主要有電話線、有限電視、電子線纜、射頻電纜、光纖、ADSL數據電纜、電磁線等等其他復合電纜,礦用信號電纜的應用可謂非常的廣泛,而控制電纜則有些許不同,下面我們接著介紹控制電纜。

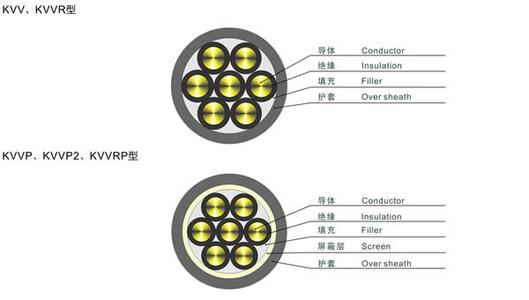

KVVP系列控制電纜結構示意圖
控制電纜用于傳送電信號,一般情況下沒有屏蔽,部分特殊場合會使用屏蔽層或者其他屏蔽方式,控制電纜適用于工礦、農業生產、漁牧業、能源交通部門等等?刂齐娎|一般情況下采用聚氯乙烯護套加以保護,用于控制回路居多,部分場合會加以鎧裝等對應環境要求的護套升級方案。
控制電纜一般用于電流傳輸,其結構簡單介紹如下:
導體部分:一般為銅芯,負責電流的輸送,需要注意的是,控制電纜的芯線數量在2~61甚至更高。
導體絕緣:用于隔離每根芯線,單位工作,互不干擾;
填充部分:固定芯線的位置,穩定芯線的工作環境
屏蔽層:需要屏蔽的控制電纜需要涉及到屏蔽層的使用,用于抗外界干擾;
護套:聚氯乙烯護套或者其他護套(Over sheath),起保護控制電纜的作用。這里就不再一一介紹鎧裝、鋼帶等其他結構控制電纜的結構。
