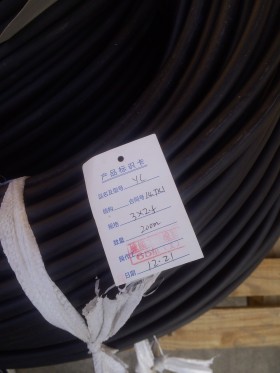

一、生產執行標準
GB5013-1997本產品適合于交流額定電壓450/750V及以下的電氣設備裝置,作電源動力線路連接用
二、使用條件
1、額定電壓:見表二
2、正常使用時導體較高溫度:245IEC(YG)為180℃,其余為60℃
三、電纜的型號
型 號 |
名 稱 |
245IEC03(YG) |
導體較高溫度180℃耐熱硅橡膠絕緣電纜 |
245IEC53(YZ) |
普通強度橡套軟線 |
245IEC57(YZW) |
普通氯丁或其他相當?shù)暮铣蓮椥泽w橡軟線 |
245IEC66(YCW) |
重型氯丁或其他相當?shù)暮铣蓮椥泽w橡套軟電纜 |
245IEC81(YH) |
高強度橡套電焊機電纜 |
四、規格范圍
型 號 |
額定電壓 |
芯 數 |
標稱截面mm2 |
245IEC03(YG) |
300/500V |
1 |
0.5-16 |
245IEC53(YZ) |
300/500V |
2、3、4、5 |
0.75-2.5 |
245IEC57(YZW) |
300/500V |
2、3、4、5 |
0.75-2.5 |
245IEC66(YCW) |
450/750V |
1 |
1.5-400 |
245IEC81(YH) |
交流200V或直流400V |
1 |
16-95 |
五、規格尺寸及技術參數
①2451EC03(YG)
標稱截面m㎡ |
電纜外徑上限mm |
標稱截面m㎡ |
電纜外徑上限mm |
0.5 |
3.4 |
4 |
5.6 |
0.75 |
3.6 |
6 |
6.2 |
1.0 |
3.8 |
10 |
8.2 |
1.5 |
4.3 |
16 |
9.6 |
2.5 |
5.0 |
-- |
-- |
②2451EC53(YZ)、2451EC57(YZW)型
芯數×標稱截面m㎡ |
電纜外徑上限mm |
芯數×標稱截面m㎡ |
電纜外徑上限mm |
2×0.75 |
8.2 |
4×0.75 |
9.6 |
2×1.0 |
8.8 |
4×1.0 |
10.0 |
2×1.5 |
10.5 |
4×1.5 |
12.5 |
2×2.5 |
12.5 |
4×2.5 |
14.0 |
3×0.75 |
8.8 |
5×0.75 |
11.0 |
3×1.0 |
9.2 |
5×1.0 |
11.5 |
3×1.5 |
11.0 |
5×1.5 |
13.5 |
3×2.5 |
13.0 |
5×2.5 |
15.5 |
③2451EC66(YCW)型
芯數×標稱截面m㎡ |
電纜外徑上限mm |
芯數×標稱截面m㎡ |
電纜外徑上限mm |
1×1.5 |
7.2 |
3×10 |
25.5 |
1×2.5 |
8.0 |
3×16 |
29.5 |
1×4 |
9.0 |
3×25 |
34.0 |
1×6 |
11.0 |
3×35 |
38.0 |
1×10 |
12.5 |
3×50 |
44.0 |
1×16 |
14.5 |
3×70 |
49.5 |
1×25 |
16.5 |
3×95 |
54.0 |
1×35 |
18.5 |
4×1.0 |
12.5 |
1×50 |
21.0 |
4×1.5 |
13.5 |
1×70 |
23.5 |
4×2.5 |
15.5 |
1×95 |
26.0 |
4×4 |
18.0 |
1×120 |
28.5 |
4×6 |
22.0 |
1×150 |
31.5 |
4×10 |
28.0 |
1×185 |
34.4 |
1×16 |
32.0 |
1×240 |
38.0 |
4×25 |
37.5 |
1×300 |
41.5 |
4×35 |
42.0 |
1×400 |
46.5 |
4×50 |
48.5 |
2×1.0 |
10.5 |
4×70 |
54.5 |
2×1.5 |
11.5 |
4×95 |
60.5 |
2×2.5 |
13.5 |
4×120 |
65.5 |
2×4 |
15.0 |
4×150 |
74.0 |
2×6 |
18.5 |
5×1.0 |
13.5 |
2×10 |
24.0 |
5×1.5 |
15.0 |
2×16 |
27.5 |
5×2.5 |
17.0 |
2×25 |
31.5 |
5×4 |
19.5 |
3×1.0 |
11.5 |
5×6 |
24.5 |
3×1.5 |
12.5 |
5×10 |
30.5 |
3×2.5 |
14.5 |
5×16 |
35.5 |
3×4 |
16.0 |
5×25 |
41.5 |
3×6 |
20.0 |
- |
- |
④2451EC81(YH)型
標稱截面m㎡ |
電纜外徑 上限mm |
標稱截面m㎡ |
電纜外徑 上限mm |
16 |
11.5 |
50 |
17.0 |
25 |
13.0 |
70 |
19.5 |
35 |
14.5 |
95 |
22.0 |
