超聲波明渠流量計
超聲波明渠流量計
CN331 系列超聲波儀表通過模式轉換可實現明渠
流量計、物位差計、物位計功能。一個超聲波探頭與轉換
器連接,安裝在標準的堰槽,構成明渠流量計。兩個超聲
波探頭與轉換器連接,實現液位差測量。一個超聲波探頭
與轉換器連接,也可單純用作物位測量,直接控制泵等設
備。
CN331 全系列歐洲本土生產,設計先進,功能強
大,配置靈活,安裝簡單,使用方便
|

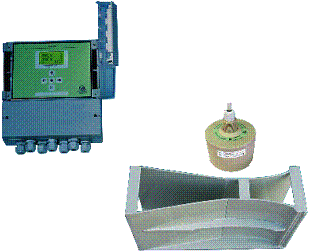

CN331 轉換器
·壁掛式安裝方式,適于戶外安裝
· 5 路繼電器輸出, 2 路 4 ~ 20mA 輸出
·可快速開啟的前面板方便操作
·簡便的 5 鍵輸入模式
·液晶顯示屏可同時顯示兩路不同的測量值
CN331 探頭
· IP68 防護等級,可用于惡劣現場環境
·自帶 RS485 接口 , 可通過計算機進行全功能設定
·現場無調校按鍵
·全密封結構,安裝簡單
|
工作原理
|
CN331 超聲波儀表基于發射短超聲波脈沖的測量原理。
超聲波發射到被測物的表面被反射回來,并被探頭接收,
通過對聲波發射和反射的行程所需時間和測量距離成正比
的原理可得出物位值。該測量值傳輸給轉換器,根據內部
存儲的數據計算出流量、物位差或物位等用戶需要的參數,
并顯示在面板上。
CN331 超聲波轉換器內含一個先進的單片機完成對數據
的采集和超聲波探頭直接處理超聲波信號,用一個超高微處
理器實現其強大的功能。由于具有先進的 DSP( 數字信號
處理 ) 功能,因此本儀表具有良好的穩定性,抗干擾能力
和精度。
|
測量過程中,內置式的自診斷控制系統可
隨時檢測回波質量(回波損失或丟失),
讀數不穩定或電子故障,以上自診斷的監
測可通過設定變送器中的一個或兩個繼電
器作為故障報警來實現,優良的制造技術
和合適的材料運用,充分的老化實驗(例
如:溫度范圍)和使用硅材料后所帶來的
質量和可靠性相加帶來了本儀表優異的工作穩定性。
CN331 超聲波物位探頭內置有信號過濾系
統,能夠識別攪拌葉片的反射回波,因此可
以安裝在帶有攪拌器的大罐上。
|

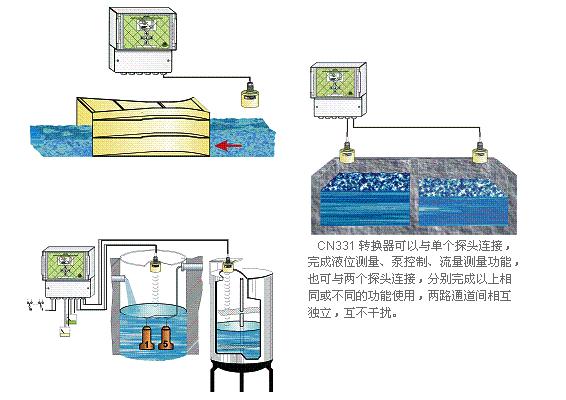

應 用
|
CN331 轉換器可以與一個超聲波探頭連接,構成
明渠流量計使用。
|
|
|
|

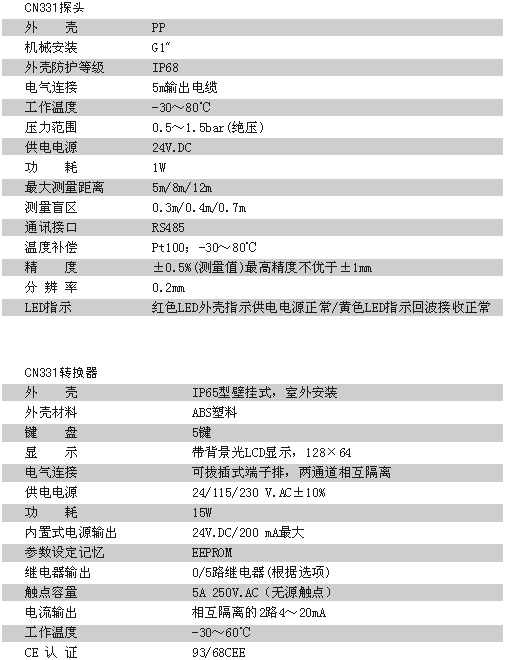

技術參數
|
基地式安裝
|
|
用于池 / 河岸邊基地式安裝支架
帶可伸縮的探頭安裝臂
轉換器固定在帶遮陽板的安裝板上
|

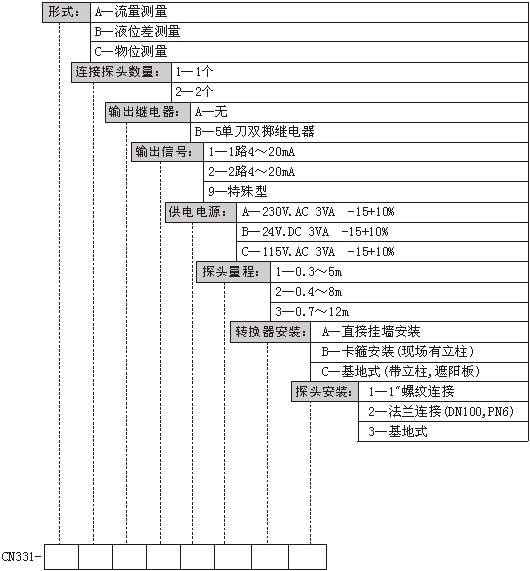

如何訂貨
|
