概述 |
鎧裝鉑電阻作為一種溫度傳感器,它比裝配式鉑電阻直徑小,易彎曲,適宜安裝在管道狹窄和要求快速反應、微型化等特殊場合。其可對-200~600℃溫度范圍內的氣體、液體介質和固體表面進行自動檢測,并且可直接用銅導線和二次儀表相連接使用,由于它具有良好的電輸出特性,可為顯示儀、記錄儀、調節器、 掃描器、數據記錄儀以及電腦提供精確的輸入值。 鎧裝電阻外保護管采用不銹鋼,內充滿高密度氧化物質絕緣體,因此它具有很強的抗污染和優良的機械強度,適合安裝在環境惡劣的場合。 鎧裝鉑電阻通常由鎧裝鉑熱電阻感溫元件、安裝固定裝置和接線裝置等主要部件組成。 |
特點 |
·熱響應時間少,減小動態誤差; ·直徑小,長度不受限制; ·測量精度高; ·進口薄膜電阻元件,性能可靠穩定; |
工作原理 |
鎧裝熱電阻是利用物質在溫度變化時,其電阻也隨著發生變化的特征來測量溫度的。當阻值變化時,工作儀表便顯示出阻值所對應的溫度值。 |
主要技術參數 |
產品執行標準 IEC751 JB/T8623-1997 JB/T8622-1997 |
常溫絕緣電阻 |
熱電阻在環境溫度為15—35°C,相對濕度不大于80%,試驗電壓為10—100V(直流)電極與外套管之間的絕緣電阻>100MΩ。 |
偶絲直徑材料 |
引線形式 |
套管外徑φ |
套管材質
|
單支式
|
φ2
|
1Cr18Ni9Ti |
φ3
|
||
φ4
|
||
φ5
|
||
φ6
|
||
φ8
|
||
雙支式
|
φ3
|
|
φ4
|
||
φ5
|
||
φ6
|
||
φ8
|
測量范圍及允差 |
型 號 | 分 度 號 | 測溫范圍°C | 精度等級 | 允 差 |
WZPK | Pt100 | -200-+500 | A級 | ±(0.15+0.002 ltl) |
WZPK | Pt100 | -200-+500 | B級 | ±(0.30+0.005ltl) |
熱響應時間 |
套管直徑 | 熱響應時間 |
Ф3 | ≤3 |
Ф4 | ≤5 |
Ф5 | ≤8 |
Ф6 | ≤12 |
Ф8 | ≤15 |

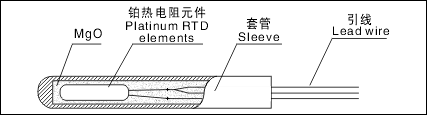

測量端結構形式 |

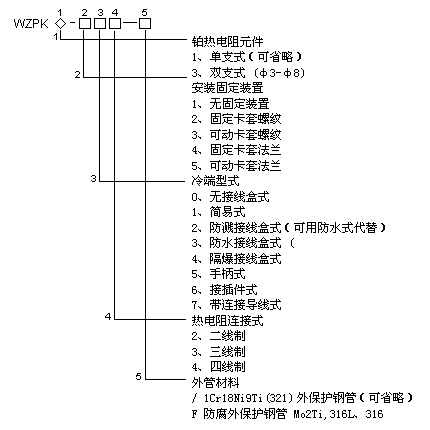

型號命名方式 |
