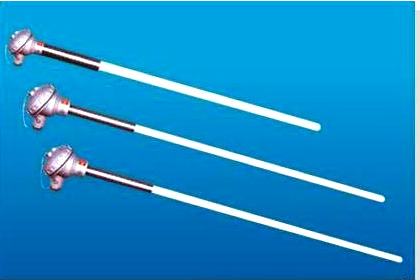

一:產品名稱: 鎢錸熱電偶
二:產品說明:
鎢錸熱電偶是1931年由Goedecke(戈徳克)首先研制出來的,在60至70年代得以發展的較成功的難熔金屬熱電偶。鎢錸熱電偶的特點是:熱電極絲熔點高(3300℃),蒸氣壓低,極易氧化;在非氧化性氣氛中化學穩定性好。電動勢大,靈敏度高,較主要還是價格便宜。
1、鎢錸熱電偶的分類。 我國列入國家標準的鎢錸熱電偶有兩種:
A、鎢錸5-鎢錸26,它的正極名義成分為含鎢95%、錸5%,負極名義成分為含鎢74%、錸26%。分度號為WRe5-WRe26,簡寫:W-Re5/26。
B、鎢錸3-鎢錸25,它的正極名義成分為含鎢97%、錸3%,負極名義成分為含鎢75%、錸25%。分度號為WRe3-WRe25,簡寫:W-Re3/25。
2、鎢錸熱電偶的使用。目前測量1600℃以上的溫度,多采用非接觸法,但是,該種方法的誤差較大,如用接觸法則能準確地測出真實溫度。在高溫?zé)犭娕贾校F金屬熱電偶價格昂貴且較高溫度也只能在1800℃以下,而鎢錸熱電偶不僅測溫上限高,而且穩定性好,因此,鎢錸熱電偶在冶金、建材、航天、航空及核能等行業都得到廣泛應用。我國的鎢資源豐富,鎢錸熱電偶價格便宜,可以部分取代貴金屬熱電偶,它是高溫測試領域中很有前途的測溫材料。
3、使用溫度。它的較高使用溫度可達到2800℃,可是,在高于2300℃時,數據分散。因此,使用溫度較好在2000℃左右。
4、使用環境氣氛。鎢錸熱電偶極易氧化,適于在惰性或干燥氫氣中使用,或用致密的保護管使其與氧隔絕才能使用。不能用于含碳?xì)夥眨ㄈ缭诤細浠衔锏臍夥罩惺褂茫瑴囟瘸^1000℃即受腐蝕)。鎢或鎢錸在含碳?xì)夥罩腥菀咨煞定的碳化物,以致降低其靈敏度并引起脆斷,在有氫氣存在的情況下,會加速碳化。
5、鎢錸熱電偶抗氧化。該問題一直是國內外學者所關注的課題,并致力于研究解決。我公司采用了國際先進制做工藝,成功研制開發了裝配式高溫高壓W-Re熱電偶,該產品的測溫范圍為0~1800℃,廣泛用于冶金、焦化、化工窯爐、熱處理、玻璃等行業,它具有精度高,價格低、性能穩定、不受工作環境氣氛的限制等優點,是代替鉑銠熱電偶的理想產品。我公司生產的W-Re熱電偶已在株洲硬質合金廠、自貢硬質合金廠及沈陽中科儀等單位,
三:廣泛應用,其性能達到國外同類產品水平。其技術指標如下:
1、分 度 號:W-Re3/25,W-Re5/26
2、測溫范圍:0~1800℃
3、測溫精度:< ± 1% t;< ± 0.5% t
4、時間常數:≥180 s
5、絕緣電阻:> 5MΩ
6、規格尺寸:300,500,750,1000,1100(mm)
四:鎢錸鋼水快速測溫?zé)犭娕际菍闇y量鋼水、鐵液及其它金屬熔體溫度而設計制造的,它具有體積些?響應速度快、準確度高、價格低等優點。其技術指標如下:?
1、 較高測溫溫度:1800℃
2、 測溫精度:≤ 0.5% t
3、 絕緣電阻:≥30 MΩ
4、 測成率:≥98%
5、 反應時間:< 5 s
